Micro Jet Engine
Micro Turbo Jet Engine
S&H는 Turbo Machinery 제작의 강점을 바탕으로 Micro Jet Engine을 개발하였습니다. 상대적으로 우수한 무게 대비 출력으로 특수 목적 무인 항공기의 추진기관으로써 한 축을 담당할 것입니다.
대부분의 부품을 국산화하였으며, 엔진 생산 및 시험까지 자체적으로 진행합니다. 추력 1000N 이하의 영역에서 고객의 목적에 부합하는 Engine을 생산합니다.
Proto type - " ZE-300 "

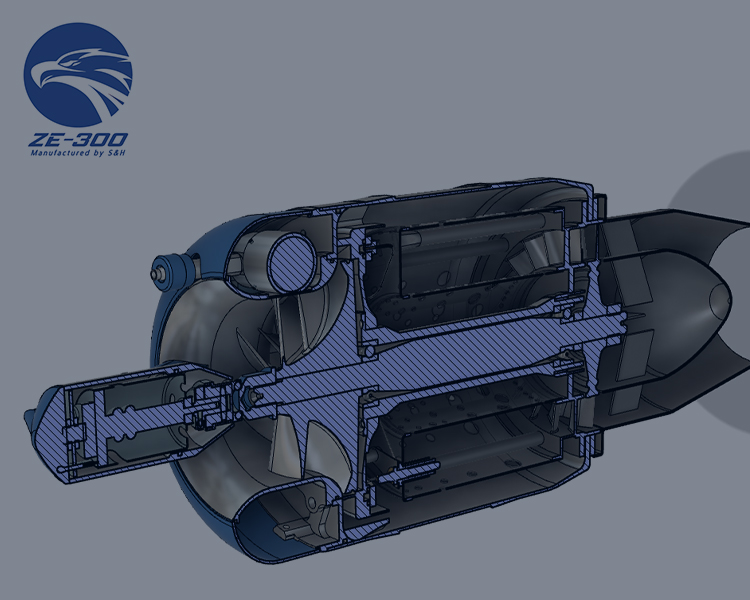

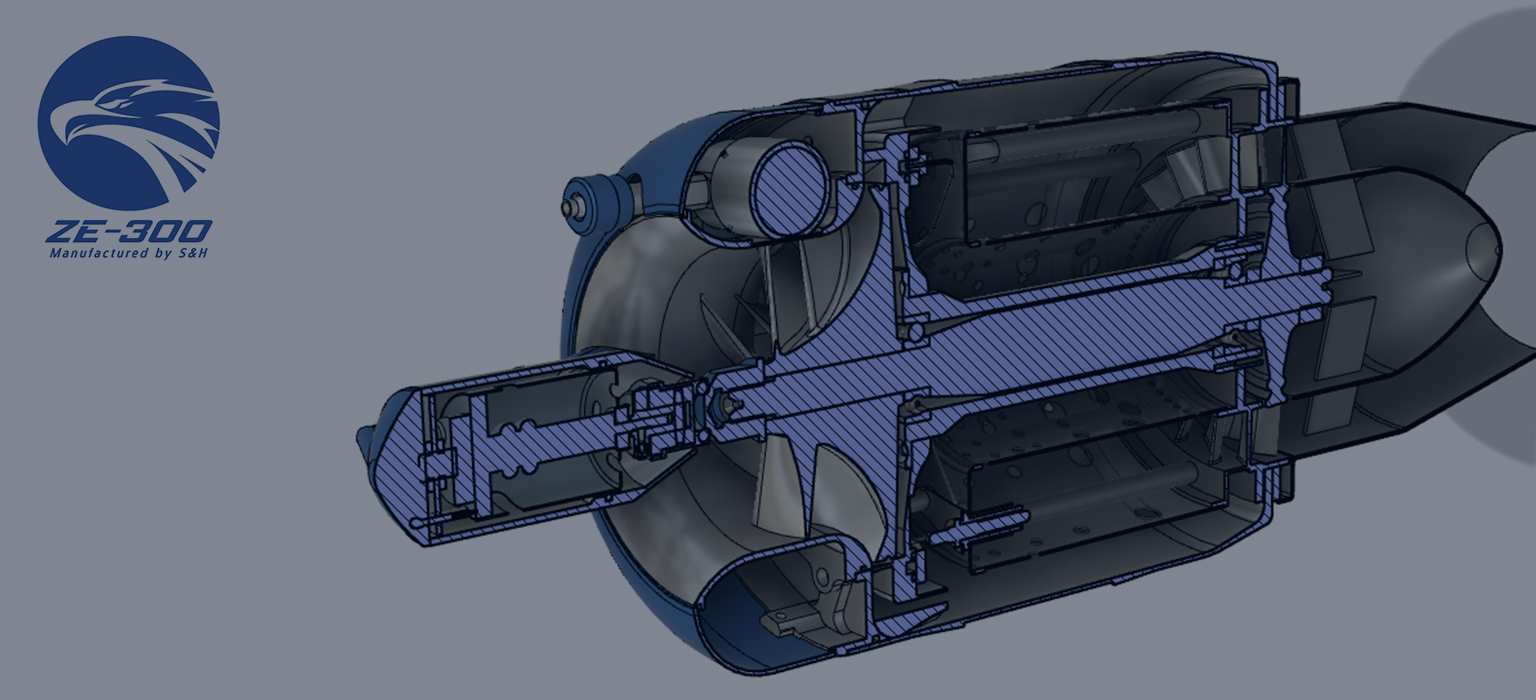

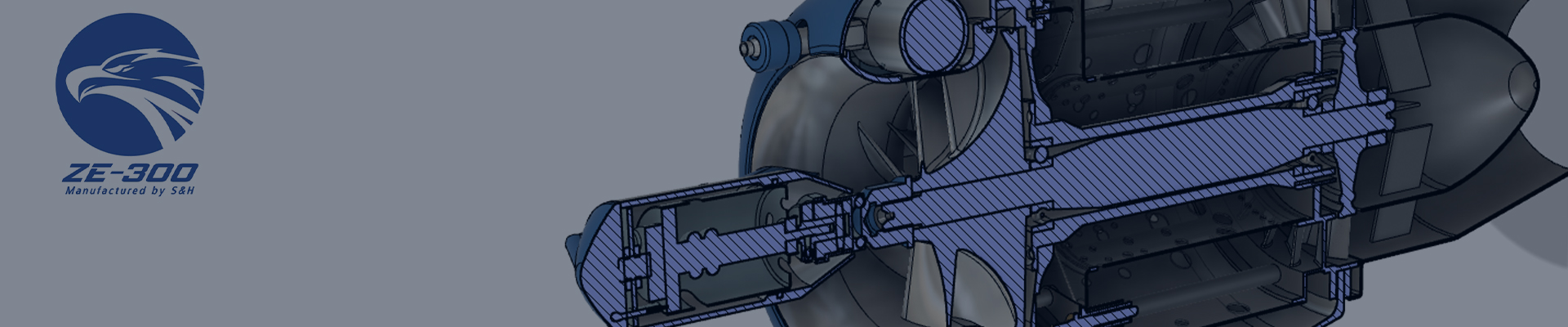

ZE-300
2020년부터 개발된 ZE-300은 엔진 추력 300N으로 연료펌프, 밸브 및 ECU 모두 엔진 내부에 Fully Integrated System을 구현하여, 최상의 Installation 편의성을 제공합니다.
또한 Kero-Starter 적용으로 쉽고 안정적인 시동 안정성 확보하며, 2023년까지 Proto Type Model 개발완료를 목표로 학교, 연구기관에서 사용될 것 이며, 자체 시험비행을 통해 무인기 추진체계로서 발자취를 만들어 갈 것 입니다.
Specifications
| Name | Value |
|---|---|
| Pressure ratio | 3,55 |
| Mass flow (kg/s) | 0,5 |
| Consumption Full load (ml/miin) | 980 |
| Consumption idle (ml/min) | 179 |
| Weight[g] | 2730 |
| Dimensions of the diameter (mm) | 132 |
| Length (mm) | 380,5 |
| Batterty recommendation | |
| Carton dimensions (LxWxH; cm) | |
| Exhaust gas temperature (℃) | 480·750 |
| Idle speed (1/min) | 35000 |
| Max rpm (1/min) | 105000 |
| Thrust at idle (N) | 14 |
| Thrust @ maxRpm (N) | 300 |
| Exhaust gas velocity (km/h) | 2160 |
| Exhaust gas power output (kw) | 90 |
| SFC @ maxRpm (kg/Nh) | 0,157 |
Why us?
[1] Engine 시험 Infra 구축

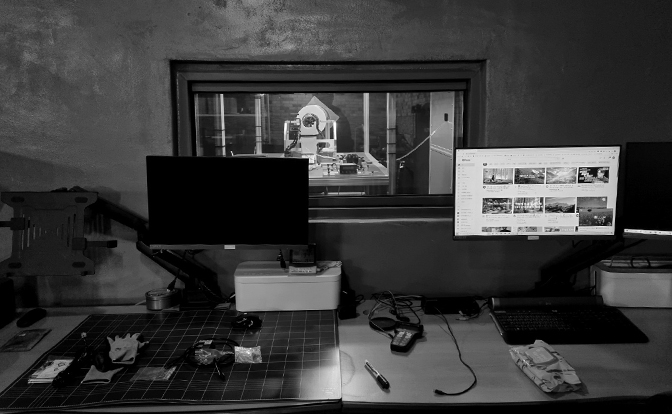

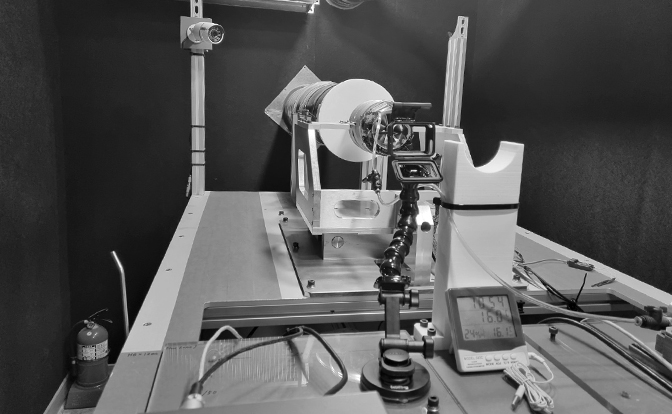

자체 Test Cell 구비
회사 내부에 Micro Jet Engine 전용 Test Cell이 구비되어 있으며, 외부 환경에 상대적으로 영향을 적게 받으며 테스트를 진행할 수 있는 환경이 구축되어 있습니다.
엔진 시험 전용 소프트웨어 구축 및 자체 제어로직 탑제
엔진을 시동하고 운용할 수 있는 Control Logic을 자체적으로 구현하여, 다양한 Parameter를 통제, 최적화합니다.
또한 엔진 특성을 측정하기 위한 Data Aquisition Program을 별도로 제작하여 엔진 특성을 보증하기 위한 Infra를 구축하였습니다

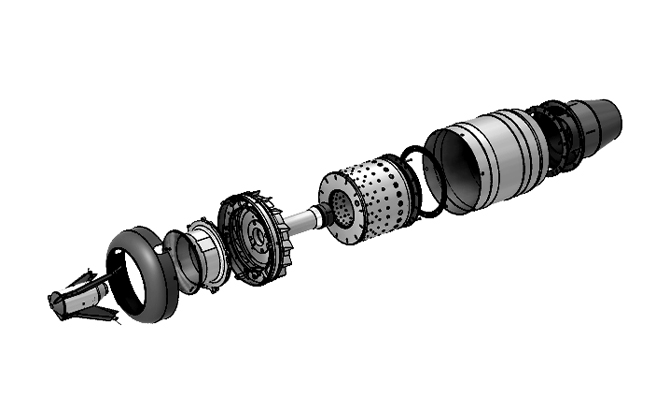

[2] 주요 부품 In-House 생산

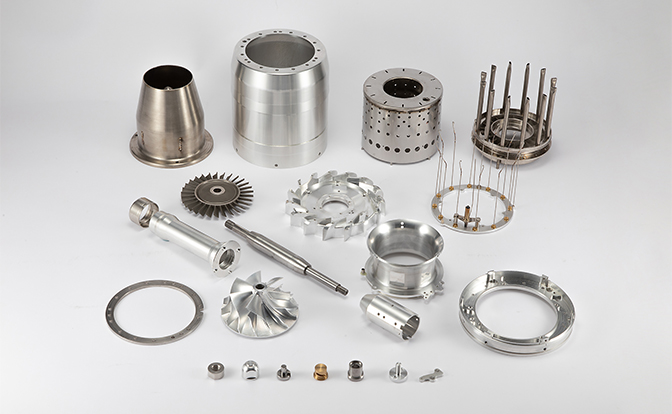

부품 가공 및 조립 자체 진행
Jet Engine의 금속 가공품부터, Fuel Pump, Starter Motor 등 대부분의 부품을 국산화하였으며, 다양한 부품을 직접 가공할 수 있는 기반을 갖추어 Fine Tuning을 통한 최적화된 부품을 생산합니다.
또한 조립 및 회전체 Balance까지 직접 운용하기 때문에 안정적으로 생산 가능합니다.
-
적용 부품 수
75
-
주요 소재
AL, SUS, Inconel
-
국산화율
95%
